Opis projektu

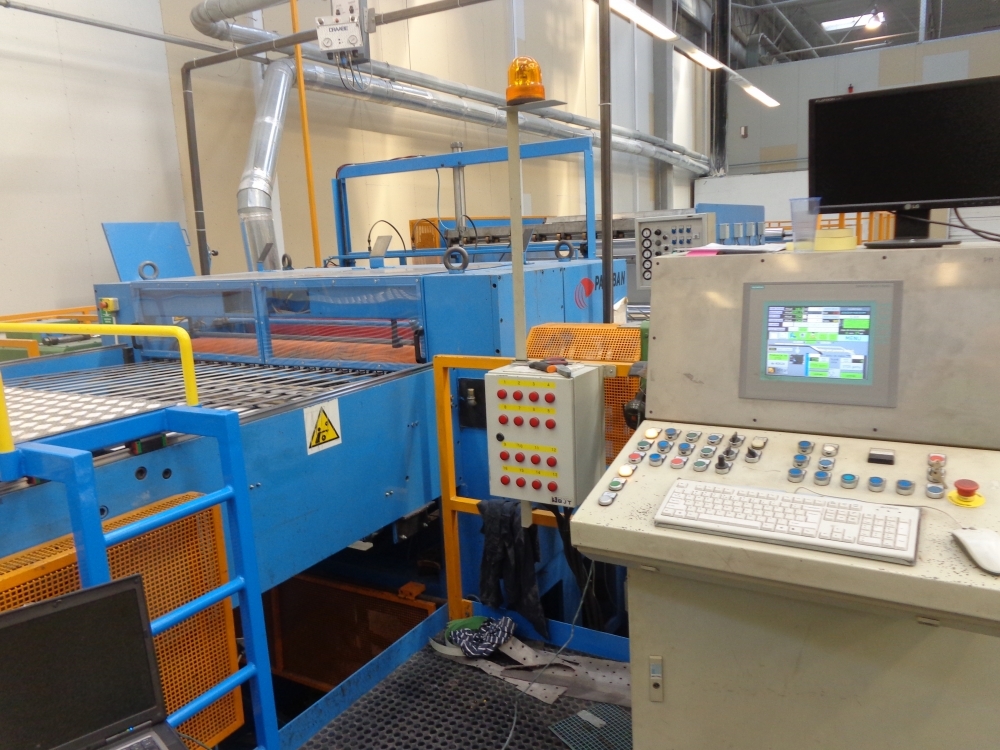

Założeniem projektu było wymiana sterowania maszyną do cięcia papieru wykorzystujące technikę wirującego noża. Trudność tego przedsięwzięcia polegała na bardzo dokładnej synchronizacji obracającego się noża względem przesuwającego się papieru

System został zrealizowany na systemie Simotion C240 posiadający obieg cyklu 2 ms


NIE ZATRZYMUJĄC PRODUKCJI

Operacja wymiany trwała 5 miesięcy, prace były prowadzone wyłącznie w weekendy a maszyna podczas tygodnia pozostawała cały czas do dyspozycji klienta.



Zakres prac

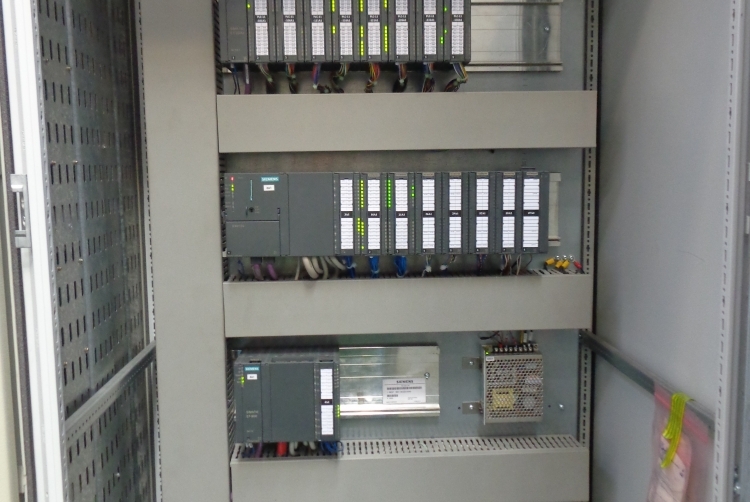

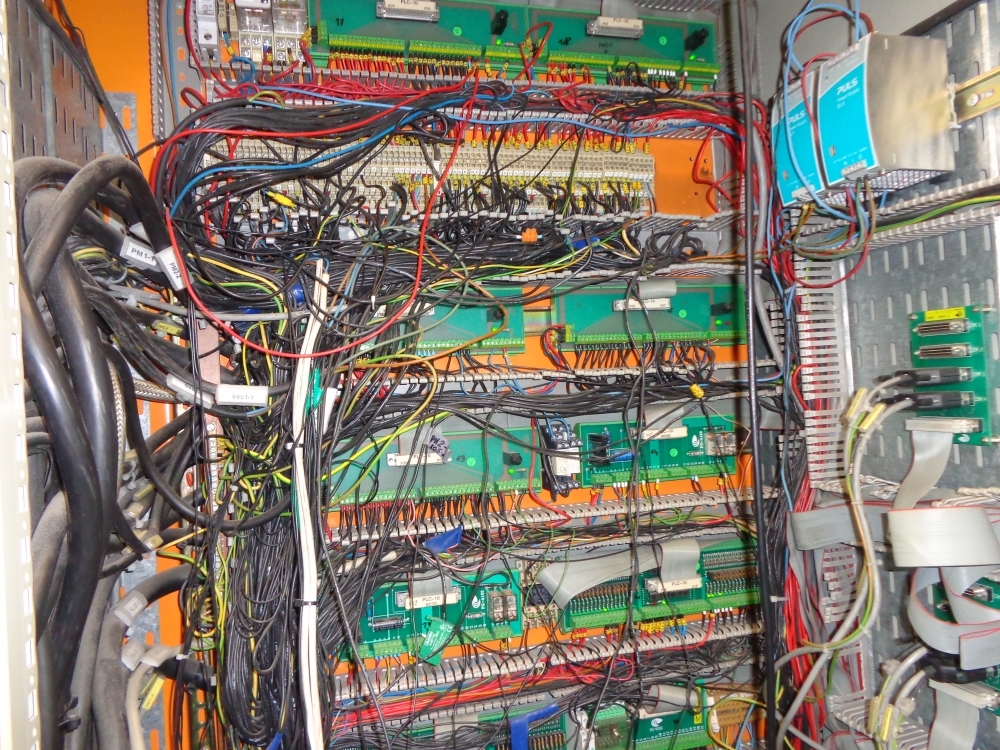

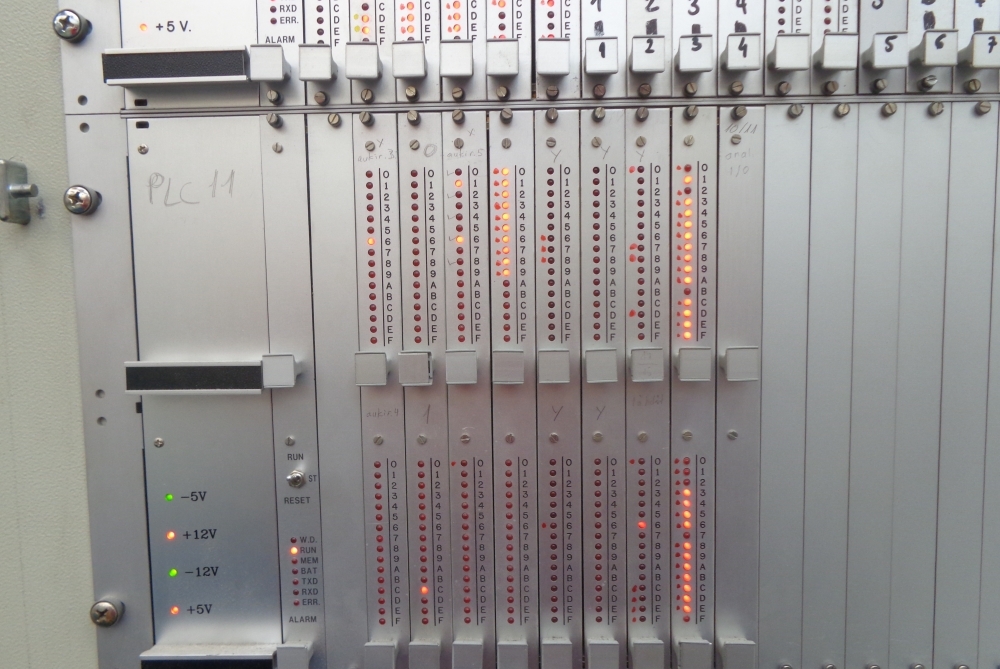

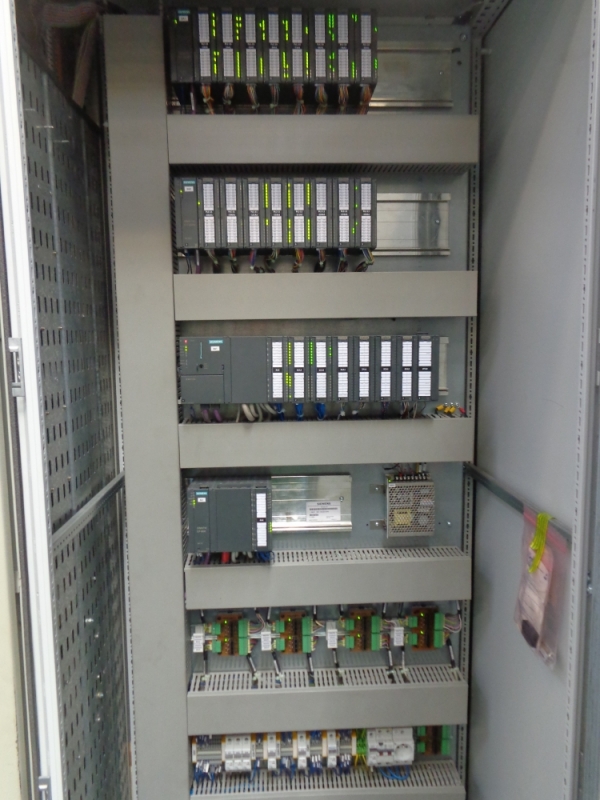

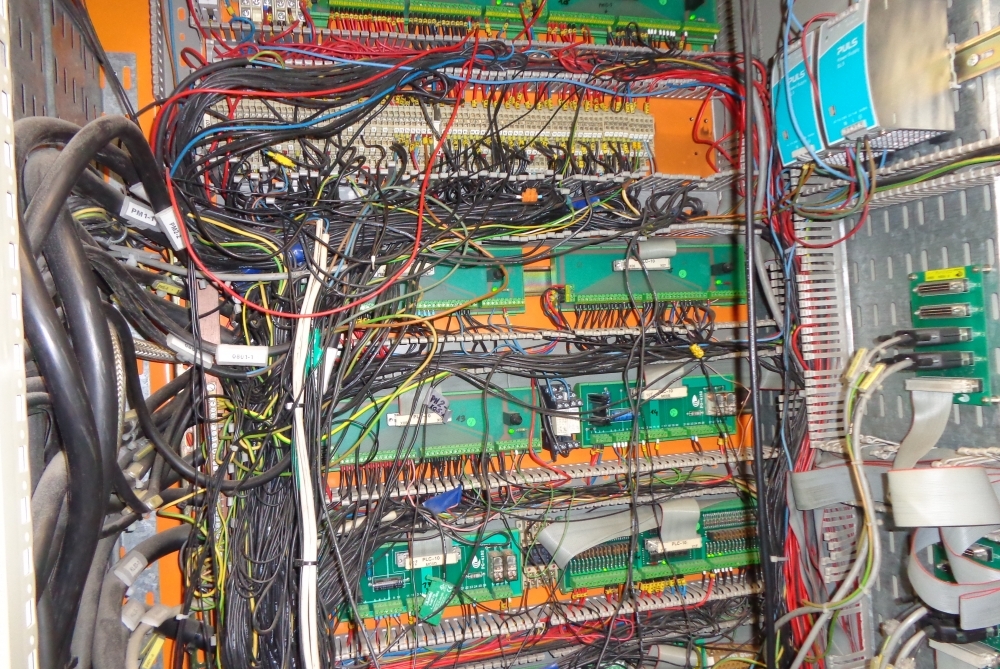

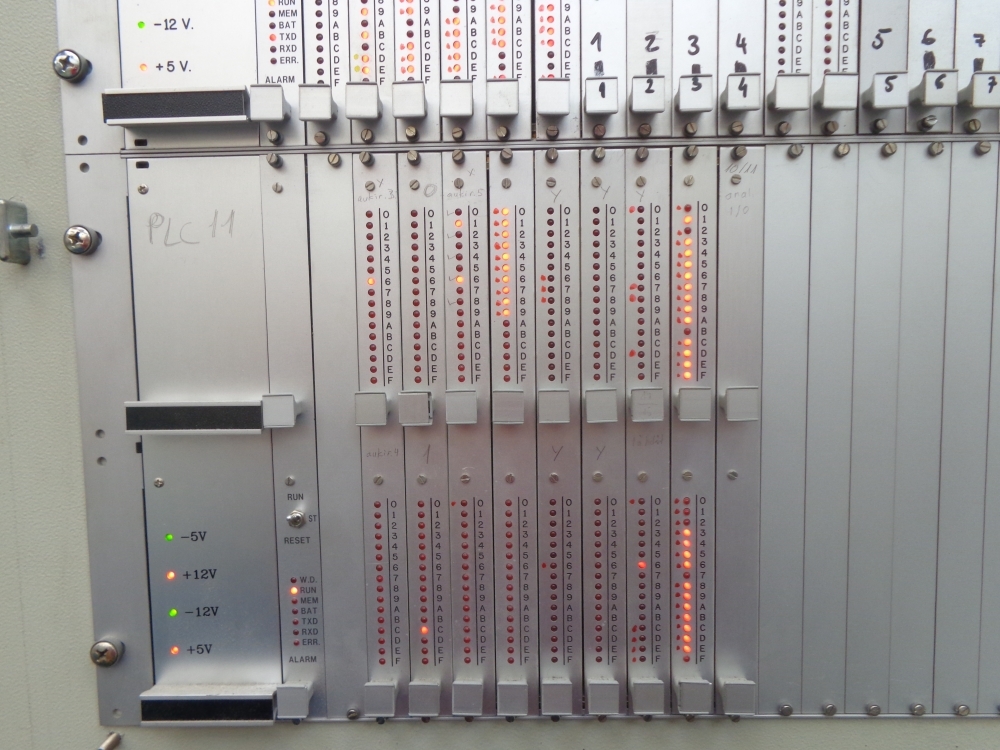

  • Wymiana całej szafy sterowniczej z częścią PLC na nową
  • Podłączenie napędów silników prądu stałego do nowego systemu sterowania
  • Zmiana standardu sygnału enkoderów z HTL na TTL
  • Napisanie kodu sterującego całą maszyną
  • Wykorzystanie mechanizmu wirtualnej krzywki do synchronizacji napędu rolki do wirującego noża
  • Wykorzystanie synchronizacji napędów pasów do głównej rolki podającej
  • Spełnienie wymogów jakościowych cięcie z prędkością 200m/min z dokładnością do 0,5 mm
